Урок №3. Фотообъектив. Устройство и принцип работы. Светофильтры
В этом уроке вы узнаете: Что такое фотообъектив. Устройство и принцип работы. Что такое светосила объектива. Уход за объективами. Фикс или зум-объектив? На что обратить внимание при выборе и покупке фотооптики. Светофильтры.
Объектив фотокамеры представляет собой весьма сложную конструкцию. Как правило, он состоит из целого ряда стеклянных линз, преломляющих и фокусирующих свет, поступающий в объектив. Благодаря этому увеличивается изображение снимаемой сцены и осуществляется фокусировка на конкретной точке.
Объектив конструктивно состоит из следующих основных элементов: системы линз и сферических зеркал, изготовленных из специального оптического стекла, металлической оправы и диафрагмы. В лицевой части объектива располагается линза, основное предназначение которой состоит в сборе световых лучей. Внутри объектива размешаются уже другие линзы и сферические зеркала, которые отвечают за последующее преломление света и дальнейшее формирование изображения. Количество линз или оптических элементов в конструкции современных объективов может быть разным. При этом они могут быть соединены друг с другом или, наоборот, разделены воздушным пространством. В простейших объективах используется система, состоящая из одной — трех линз. А в высококачественных и дорогих объективах количество оптических элементов, выполненных из различных сортов стекла, может достигать десяти и более.

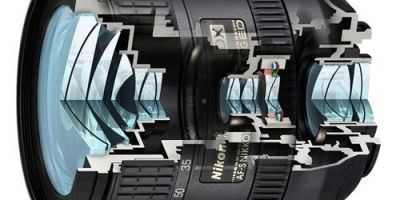

Устройство сменного объектива (визуально различимы три группы линз)
Высокая точность взаимного расположения линз в объективе достигается за счет крепления линз в металлической оправе. То есть оправа – это не просто корпус объектива, а компонент, обеспечивающий необходимое расстояние между линзами, а также защиту оптических элементов от механических и климатических воздействий. Оправа обычно имеет несколько кольцеобразных деталей. В результате поворота одного из таких колец обеспечивается осевое перемещение той части металлической оправы, в которой укреплен основной блок объектива. Конструкция оправ объектива предполагает возможность ручного или автоматического изменения диафрагмы, то есть регулируемого по величине отверстия, способного изменять количество световых лучей, проходящих через объектив на матрицу цифрового фотоаппарата.

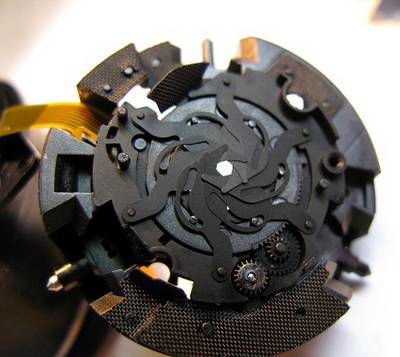

Шестилепестковая диафрагма
Диафрагма в объективе представляет собой светонепроницаемую заслонку с небольшим отверстием в центре, которая просто отсекает световые лучи, проходящие сквозь края линзы. Такая заслонка в подавляющем большинстве объективов состоит из тонких металлических лепестков серповидной формы, установленных по окружности между линзами объектива. Эти лепестки диафрагмы могут поворачиваться одновременно друг с другом, двигаясь в пространство между линзами или выходя из него. Диафрагма служит для изменения глубины резко изображаемого пространства (ГРИП). Уменьшая размер диафрагменного отверстия, мы можем повысить резкость кадра.

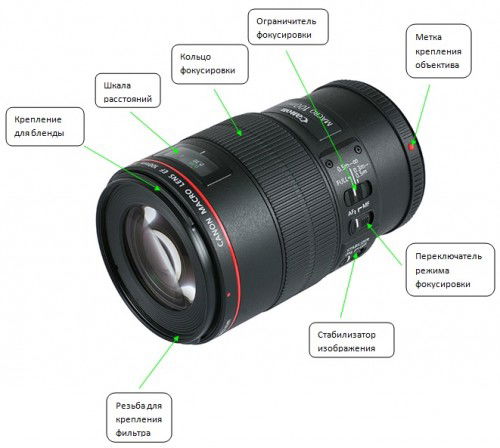

Элементы сменного объектива
В устройство объектива может входить фокусировочное кольцо. Оно используется для ручной наводки объектива на резкость. Вращая кольцо объектива, фотограф может сделать резким либо передний, либо задний план. Если же объектив снабжен функцией автофокуса, то фокусировочное кольцо вращается автоматически благодаря специальному мотору. При нажатии на кнопку затвора камеры объектив автоматически фокусируется на резкость. Фиксирование фокусировки обычно происходит при нажатии кнопки спуска до половины.
В современных сменных объективах ведущих производителей применяется ультразвуковой привод фокусировки (USM), встроенный непосредственно в объектив. Благодаря ему обеспечивается очень быстрая скорость работы фокусировки. Существуют объективы и с так называемым отверточным приводом, который механически связывает объектив и фотоаппарат. Такая система работает более медленно и шумно.

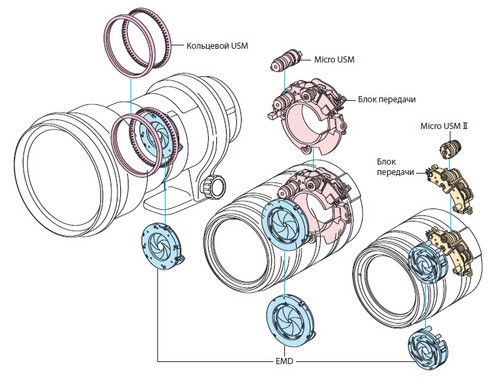

Типы ультразвуковых приводов фокусировки объективов Canon
Помимо автофокуса, в конструкции объектива часто встраивается и механизм стабилизации, который компенсирует дрожание камеры при увеличенных выдержках, тем самым, давая фотографу возможность получать резкие кадры в условиях недостаточной освещенности без использования штатива. Объектив с переменным фокусным расстоянием (зум-объектив) имеет специальное кольцо трансфокатора, используемое для изменения фокусного расстояния. С помощью такого кольца можно приблизить или отдалить снимаемый объект в кадре.
Оправа объектива может составлять одно целое с камерой только в том случае, если объектив жестко встроен в фотоаппарат.
В цифровых же камерах, рассчитанных на использование сменных объективов, применяется система крепления объектива — байонет. Такие системы крепления объектива к камере у каждого производителя свои собственные, хотя существуют и некоторые открытые стандарты байонета. Размеры и форма байонета зависят от типа камеры, к которой крепится объектив.
Сам объектив может, в свою очередь, предоставлять возможность для установки разнообразных фильтров. Для этого он оснащается специальной резьбой, расположенной вокруг внешней линзы. Именно на эту резьбу и прикручиваются различные фильтры и другие аксессуары для объективов, о которых мы поговорим ниже.
Объективы фотокамер бывают сменными или несменными.

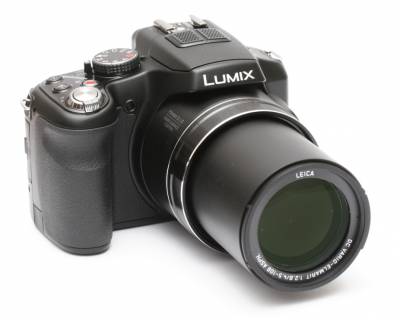

Несменные объективы устанавливаются постоянно и не подлежат смене на другие. Очевидно, что такие объективы упрощают обращение с фотокамерой, хотя это и не всегда удобно. Например, существенно изменить фокусное расстояние во время съемки не представляется возможным. Остается лишь пользоваться возможностью изменять фокусное расстояние самого несменного объектива либо применять насадочные линзы для получения эффекта широкоугольного или телеобъектива. Правда, в большинстве цифровых фотокамер для выбора подходящей композиции предусмотрена возможность изменения масштаба изображения простым нажатием соответствующей кнопки.
Сменные объективы. Возможность менять объективы в зависимости от конкретной ситуации во время съемки очень удобна для контроля творческого процесса. Например, стоя на одном месте, можно сначала снять с высоким качеством всю окружающую местность широкоугольным объективом, а затем конкретный элемент сцены — телеобъективом. Позволяя устанавливать самые разные объективы, цифровая фотокамера обеспечивает максимальное удобство во время съемки и качество фотографий, хотя комплект сменных объективов стоит достаточно дорого.
Характеристики объектива
Объективы характеризуются двумя основными параметрами – светосилой и фокусным расстоянием. Как правило, значения этих параметров указываются на передней части оправы любого объектива.
Наверняка, если вы не раз слышали такое понятие, как светосильный объектив. Скорее всего, именно светосила играла ключевую роль при выборе той или иной линзы, и конечно же продавец ссылался на этот мистический параметр – светосила!
Вначале давайте разберемся, что такое светосила объектива. Если просто, то светосила - это пропускная способность объектива, т.е. светосила показывает какое максимально возможное количество света проходит через объектив и попадает на матрицу цифрового фотоаппарата. Чем больше светосила у объектива – тем больше света через него может проходить, тем больше возможности при съемке в плохом освещении без использования вспышки или штатива. Кроме того, объектив с большой светосилой помогает сфокусировать фотокамеру. Благодаря тому, что такой объектив пропускает больше света, фотокамера может быть лучше сфокусирована даже при относительно слабом освещении.
Светосила объектива зависит от следующих параметров:
- диафрагма
- фокусное расстояние
- качество оптики

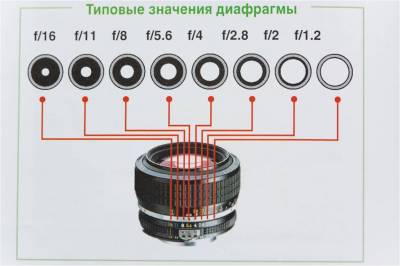

Не будем углубляться в физику, скажу лишь что отношение диаметра максимально открытой диафрагмы к фокусному расстоянию, как раз и будет вашей светосилой (геометрической светосилой объектива). Именно эту светосилу производители оптики и указывают на корпусе объектива – 1:1.2, 1:1.4, 1:1.8, 1:2.8, 1:3.5-5.6 и так далее. Естественно, чем больше это соотношение, тем больше светосила объектива. Поэтому светосильные объективы считаются те, у которых соотношение 1:2.8, 1:1.8, 1:1.4 и более.
Фокусное расстояние (ФР) - это одна из важнейших характеристик объектива фотокамеры, которая обычно указывается на объективе и измеряется в миллиметрах. Если быть более точным, то указывается заднее фокусное расстояние - это расстояние от оптического центра объектива до точки фокусировки.

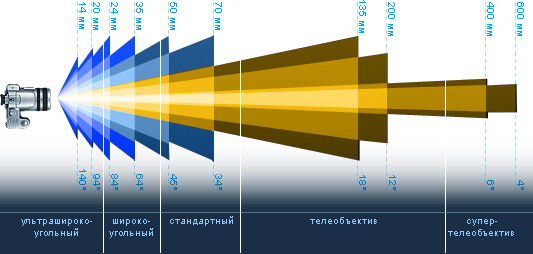

Зависимость угла обзора от фокусного расстояния объектива
С практической точки зрения фокусное расстояние можно рассматривать в качестве кратности увеличения объектива. Чем больше фокусное расстояние, тем больше объектив увеличивает изображение. При большом фокусном расстоянии изображение, проецируемое на сенсоры, содержит меньшую часть снимаемой сцены.

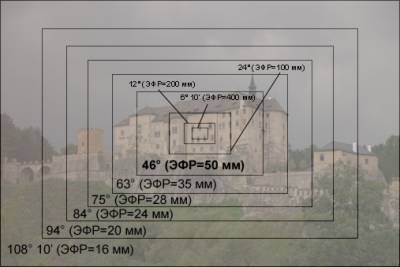

Фокусное расстояние и размер сенсора определяют угол обзора камеры. У объективов с переменным фокусным расстоянием (зумом) указывается диапазон фокусных расстояний.
В зависимости от фокусного расстояния различают:

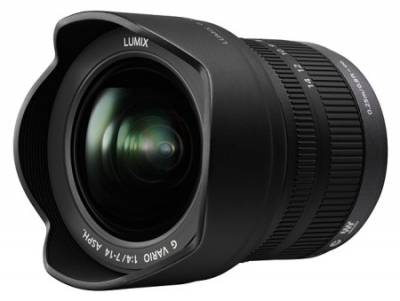

Широкоугольный объектив. Фокусное расстояние до 35-50 мм. Этот объектив заставляют близкие объекты казаться еще ближе, а удаленные объекты еще дальше, создавая при этом сильное ощущение перспективы. Применяется при съемке пейзажей, архитектуры, в тесных помещениях.
Нормальный объектив (стандартный). Фокусное расстояние от 50 до 80 мм. Фокусное расстояние такого объектива примерно равно диагонали кадра. Человеческий глаз обеспечивает угол зрения около 50 градусов, что и обеспечивать данный объектив, то есть изображение приближено к тому, что мы с вами обычно видим, поэтому он и называется нормальный объектив. Он применяется при съемке портретов, чтобы не допустить искажения лиц.
Телеобъектив. Такой вид объектива имеет фокусное расстояние более 80 мм. Благодаря этому он значительно увеличивает предметы. Он применяется в спорте и любой другой репортажной съемке, где невозможно подойти ближе к снимаемому объекту.
Некоторые из объективов имеют постоянное фокусное расстояние (такие объективы еще чаще называют фикс-объективами), и не имеют никакого "зума". Преимущества: обычно, более высокое качество получаемой картинки, более высокая светосила. Недостатки: отсутствие "гибкости" при использовании. Использование: художественная фотография и прочие виды фотосъемки, в которых важна безупречность "рисунка" объектива.
Объективы с переменным фокусным расстоянием позволяют "приближать" и "удалять" изображение в кадре. Преимущества: удобство использования, повышенная универсальность, экономия места (один такой объектив может, по сути, заменить несколько фиксов). Недостатки: чаще всего - худший "рисунок" (это происходит главным образом потому, что при создании конструкции зум-объективов производителям приходится идти на ряд компромиссов, включая ввод дополнительных линз для расширения пределов оптического увеличения объектива), чуть меньшая надежность за счет наличия подвижных элементов, чуть больше искажений, обычно - менее светосильны, чем объективы с фиксированным фокусным расстоянием. Использование: там, где необходима универсальность. Очень полезны в путешествиях, при съемке репортажа.
Светофильтры
Светофильтры применяются для корректировки цвета, яркости и контрастности фотографируемых объектов. Также их используют для создания различных цветовых и световых эффектов. Большинство же начинающих фотографов считают, что современная фотография ушла довольно далеко, поэтому сейчас можно спокойно обойтись без светофильтров. Конечно, современные технологии ушли достаточно далеко, но это не значит, что без такой полезной вещи как светофильтр в современной фотографии можно обойтись. Почему продолжают использоваться светофильтры? Разобраться с этим не так уж то и трудно. Главное – научиться правильно их использовать и чередовать, ну а остальное – приложится.
Поскольку светофильтры несколько понижают светосилу объективов, в цифровой фотографии оправдано применение лишь некоторых. Для любителькой съемки достаточно и необходимо иметь следующие светофильтры:
Защитный светофильтр. Служит в качестве защиты внешней линзы объектива от пыли, дождя и механических воздействий. Часто в этой роли лучше использовать ультрафиолетовый (UV). Из-за дороговизны технологического процесса получается, что чем дороже светофильтр, тем меньше потеря светосилы при его использовании. Поэтому не рекомендуется использование совсем уж дешевых светофильтров.
UV - фильтр. Предназначен для нейтрализации избытка лучей ультрафиолетовой части спектра, которые окрашивают общий фон в ярко-синий цвет. Лучи этого спектра не видны человеческим глазом, но регистрируются матрицей фотоаппарата. UV - светофильтры незаменимы при съемке в горах и в солнечную погоду – убирают голубую дымку и цветовая гамма выглядит более естественно. При использовании UV - фильтра фотографии выходят несколько более контрастными, лучше прорисовывается небо.

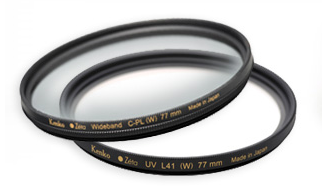

Поляризационный светофильтр. Данный фильтр незаменим при пейзажной и архитектурной съемках. Он состоит из двух стекол со специальным покрытием – вращая одно относительно другого, можно добиться исчезновения отражения и бликов с неметаллических поверхностей, таких как вода или стекло.В солнечный день небо и море становятся огромными отражателями всех солнечных лучей – это отрицательно сказываются на качестве фотографии – она получается блеклой и бесцветной. Применяя данный светофильтр, фотограф получает дополнительную возможность насыщения цвета и улучшения контраста как отдельных частей сцены так и изображения в целом.
Нейтральный светофильтр. Служит для снижения светосилы объектива, чтобы предотвратить передержку, когда диафрагмированием сделать этого нельзя. Часто используется для съемки движущейся воды, когда нужна длинная выдержка.
Как видите, без "вышедших из употребления" светофильтров не может обойтись даже современная фотография. И при выборе компактной фотокамеры наличие резьбы на объективе под светофильтр должно быть для вас дополнительным аргументом в пользу той или иной модели.
Итоги занятия:
Мы узнали об объективах, их конструкции и характеристиках. Попытались разобраться, что же за магическое слово "светосила", и какие светофильтры и для чего нужны начинающему фотолюбителю. Узнали много новых терминов.
Практическое задание:
1. Внимательно изучить термины, упомянутые в уроке, и постараться их запомнить. В дальнейшем мы будем часто их использовать в своих уроках.
2. Внимательно изучить объектив вашей фотокамеры, его маркировку. Попытайтесь самостоятельно выполнить проверку объектива на бэк-фронт-фокус.
3. Представьте, что вам реально предстоит покупка портретного и теле-объективов (наиболее востребованы любителями) для вашей фотокамеры (если у вас компактная камера - выберете для выполнения задания модель со сменными объективами, если бы ее купили или планируете купить). Исходя из ваших задач на съемку и возможностей - выбираем объектив: от выбора конкретной модели, проверки в магазине до приобретения аксессуаров.
4. Расскажите о вашем мнении об объективе с маркировкой - 18-200 f/3.5-6.3.
